Бокс под камеру

[ivr 0]

да, везде свои плюсы и минусы, и я должен был оговориться - этот метод удобнее для шлема без площадки, когда крепление делать ваще геморрой. карбон файбер труднее лепить но он натягивается практически на любую форму, и не деформируется - по крайней мере когда засыхает на пене. отсюда - форма изделия ограниченна лишь собственной фантазией

[yurbai 2]

http://video.google.com/videoplay?docid=8801536764731290932

вот кому интересно, бэйсикс как работать с карбон файбер.

[ilya. 1]

встал очень важный вопрос, где найти болт с резьбой под камеру? от штативов и тп не подходит по длинне, да и жалко штатив)

yurbai очень хорошее видео, спасибо

[bombini 27]

ilya.

надо длинее или короче болт?

Как варинт поискать чехлы от совдеповских фотиков (зенит, киев), там в комплекте идет штативный болт

[ilya. 1]

нужен болт длинной сантиметра 2, чтоб его можно было сточить до нужных размеров, есть советский зенит но болт где-то затерялся

а сколько по длинне этот штативный болт?

[bombini 27]

что-то около того, но там резьба не по всей длине болта а только на конце

[ilya. 1]

понял спасибо буду искать

наскока я понял болты с такой резьбой в обычных магазинах не надёшь, кто знает наверняка, поделитесь инфой

[ivr 0]

ищется токарь, показывается образец болта от штатива, ставится бутылка водки...

[шаталов 21]

Молоток Юрыч. Выглядит не хуже оригинала от Rawa. Еще прикинь как заточить вот такое дело: adjustable camera mount 1 & 2- и начинай принимать заказы. Я первый в очереди!

[Dima 7]

шаталов:

Вот сайт производителей креплений - RCB-LAB. Компания испанская, но делается все в Германии. И список дилеров есть - где купить. Цена вопроса: в районе 75 евро за комплект.

[ilya. 1]

Dima, вот ты откуда болт под камеру\фото взял? можт знаешь где продаётся без всего комплекта установки? :ph34r:

[ilya. 1]

ищется токарь, показывается образец болта от штатива, ставится бутылка водки...

да в принципе всё что нужно чтоб выточить самому есть, кроме резца, который вытачивает резьбу, уж очень он специфический

[Dima 7]

А вот болты - это как раз самый дефицит, блин...Т.к. мелкая дюймовая резьба используется, не стандартная для нас метрическая.

1 большой и крепкий винт для фотика взял из старой кинокамеры "Кварц" - разобрал ручку и поработал немного напильником.

Несколько коротких - из всяких дешевых мини-штативов для фотиков. Но они там обычно короткие и хлипенькие, выбирать по месту надо.

Как вариант - купить лерку (1/4"- 20, насколько помню - можно найти на хоз. рынках) - и нарезать резьбу самому, под свой размер.

Можно конечно и у буржуев купить:

Сookie и BHPHOTOVIDEO.

[ilya. 1]

Dima а разве лерка не определяет шаг резьбы?

[yurbai 2]

встал очень важный вопрос, где найти болт с резьбой под камеру? от штативов и тп не подходит по длинне, да и жалко штатив)

yurbai очень хорошее видео, спасибо

не знаю, для меня проблемы с болтом не было, зашёл в хозмаг, там болтов на выбор тучева хуя, ниче в той резбе особенного нет, болты был длинный, я его просто срезал. приеду домой сделаю фоты поставлю.

[yurbai 2]

Молоток Юрыч. Выглядит не хуже оригинала от Rawa. Еще прикинь как заточить вот такое дело: adjustable camera mount 1 & 2- и начинай принимать заказы. Я первый в очереди!

я уже думал над этим вопросом, есть пара идей, надо тока время найти да децл поиграца с этим делом а так ниче там военного нету, или токаря найти, но сдесь найти токоря помоему намного сложнее чем болт под камеру на родине :P

[Dima 7]

Ilya:

Лерка 1/4" - не стандартная, для дюймовой резьбы. На просторах СНГ - в основном используется метрическая - всякие М5, М6 и т.д. В Штатах проще с этим - там в любом хоз.маге подходящих болтиков как грязи.

На штативных винтах используется именно 1/4" для всяких буржуйских Canon/Sony/Nikon etc.

[Igor 12]

Вот сайт производителей креплений - RCB-LAB.

Kaspersky Internet Security 7.0

The requested URL http://rcb-lab.com/ is infected with Trojan-Clicker.HTML.IFrame.ep virus

[Dima 7]

Igor:

У меня Avira молчит - может быть на сайте и есть какой-то male-ware. Задолбали эти вирусы...

[ivr 0]

отличный бизнес - экспорт болтов в страны СНГ! болты из хозмага только стальные, на интернете можно найти алюминиевые. а нафиг болт ести есть бокс? в бонхедовских боксах не было никаких болтов, один параллон да застежки, и камера нормально держалась.

к тому же, вы все безнадежно отстали от прогресса, вот последнее слово техники:

http://homepage.ntlworld.com/stuart.kennedy60/cam_mount.html

[Dima 7]

ivr:

Боксы от Костяной Головы - самые УЖАСНЫЕ с эстетической точки зрения, ИМХО. Петли торчат, какие-то кабели желтенькие и пороллон - АЦТОЙ!

[yurbai 2]

отличный бизнес - экспорт болтов в страны СНГ! болты из хозмага только стальные, на интернете можно найти алюминиевые. а нафиг болт ести есть бокс? в бонхедовских боксах не было никаких болтов, один параллон да застежки, и камера нормально держалась.

к тому же, вы все безнадежно отстали от прогресса, вот последнее слово техники:

http://homepage.ntlworld.com/stuart.kennedy60/cam_mount.html

это конечно заебок, тока черезчур много снаг поинтс

[ilya. 1]

Вот что получилось у меня:

Основная технология описывалась тов. yurbai, однако ещё раз с дополнениями

1.Вырезал шаблон из плотной бумаги с отступом около 5 мм(на стенки) от края установочной площадки шлема.

2.По шаблону вырезал пластину из какого-либо пластика\пластмасы подходящей жёсткости, толщиной около 5 мм – будущее дно бокса.

3.Поставил на пластину камеру и плотно обмотал 1-2 слоями тонкого упаковочного материала, нечто поролона. (Выглядит как тонкая пузырчатая плёнка, спользуется в заводской упаковке бытовой техники, железяк к компьютеру и т.д., можно заюзать и поролон но он как правило со временем сыпется). Скрепил скотчем кончики чтоб всё это не разматывалось.

4.Плотно обмотал 3-7 (не помню сколько, зависит и от самой фольги, она бывает разной толщины) слоями клейкой ленточной фольги. Получилась основа для бокса достаточной жесткости (камера внутри).

5.Аккуратно разрезал по кругу маленькими ножницами фольгу, вытащил камеру. Резать надо где самая широкая часть камеры, чтобы вытаскивая её, не нарушить форму.

6.Скрепил 2 половинки будущего бокса скотчем в исходное состояние. Получилась основа для бокса достаточной жесткости (без камера внутри).

7.Нарезал ткань(использовалась ткань от самолётного тормозного парашюта) лентами. Покрыл основу для бокса несколькими слоями (в несколько замесов) тканью, пропитанной эпоксидкой. Для удобства выполнения манипуляций конструкция при этом была закреплена в тисочки за вплавленную в дно железную спицу. Получилась основа для бокса еще большей жесткости (без камера внутри).

8.Для удобства дальнейшей обработки покрыл основу слоем автошпаклевки (в несколько замесов). Обработал грубой шкуркой и напильником. Получился гладкий, приятный на ощупь прототип бокса. Периодически прототип ставился на площадку шлема для контроля толщины стенок бокса. Наружная сторона дна бокса при этом почти не обрабатывалась.

9.Ножовкой отпилил будущую откидную часть бокса.(форма отпила будет понятна дальше по фото)

10.Удалил изнутри бокса все лишнее.(не в тему торчащие куски мягкой прокладки (поролона) и тп.)

11. Было желание сделать так, чтобы крышка заходила в нахлёст на основную часть бокса. ДЛя этого налепил на боковые части основной половинки бокса скотч по контуру и конфигурации предполагаемого нахлёста откидной части бокса, подвернув скотч внутрь бокса в месте нахлёста.

12.При помощи линейки и острой шпильки процарапал по поверхности основной части бокса линии, продолжающие периметр наклейки из скотча в месте нахлёста. (По этим линиям потом ставил полотно ножовки и пропиливал шпаклевку до скотча.)

13.Зафиксировал откидную часть бокса на прежнем месте с помощью скотча. Обмазал автошпаклевкой, положив потолще в месте наплыва (концы процарапанных линий остались непромазанными).

14.Подготовил (выточил на круге) места для посадки под заранее приготовленные замок и петлю.

15.Поставил на клей, затем на винтики(они подойдут не любые, еснно надо чтобы они не сильно выпирали) и затем опять шпаклевкой петлю по месту.

16.Обработал нанесенную ранее шпаклевку (концы процарапанных линий оставил).

17.Ножовкой сделал пропилы до скотча по размеченным линиям и там куда попала шпаклевка в пропилы откидной крышки. Получился прототип бокса с откидывающейся задней крышкой.

18.Поставил на клей, затем на винтики и затем опять шпаклевкой замок откидной крышки по месту(этот этам может переносится, в зависимости от того, какой у вас замог будет).

19.N - раз обмазал автошпаклевкой неровности – обработал шкуркой (количество раз зависит от эстетических взглядов и потребностей участника процесса).

20.Налепил скотч на площадку шлема. Намазал автошпаклевкой наружную сторону дна бокса. Прижал бокс по месту к площадке и оставил до застывания.

21.Просверлил 3 отверстия в конструкции шлем-бокс под заранее приготовленные винты крепления.(здесь так же возможно много вариантов. Тк подходящий штативный болт так и не был найден, было принято решение, что камера ни к боксу ни к шлему не прикручивается, а просто плотно входит на своё место. То есть если есть подходящий болт, можно закрепить камеру относительно шлема им, тогда нет острой необходимости делать внутреннее убранство бокса очень точно под камеру)

23.Разметил, просверлил лопаткой и обработал круглым напильником отверстие для объектива камеры(если будут юзаться фильтры\широкоугольники-расточить и под них).

24.Грунтовка, окраска, покрытие лаком.

25. Ещё раз обклеил бокс изнутри 1 слоем тонкого упаковочного полиэтилена.

26.Юстирование камеры: провод к телевизору, смотришь на экран, в нужном месте на левое очко очков ) ставишь мушку.

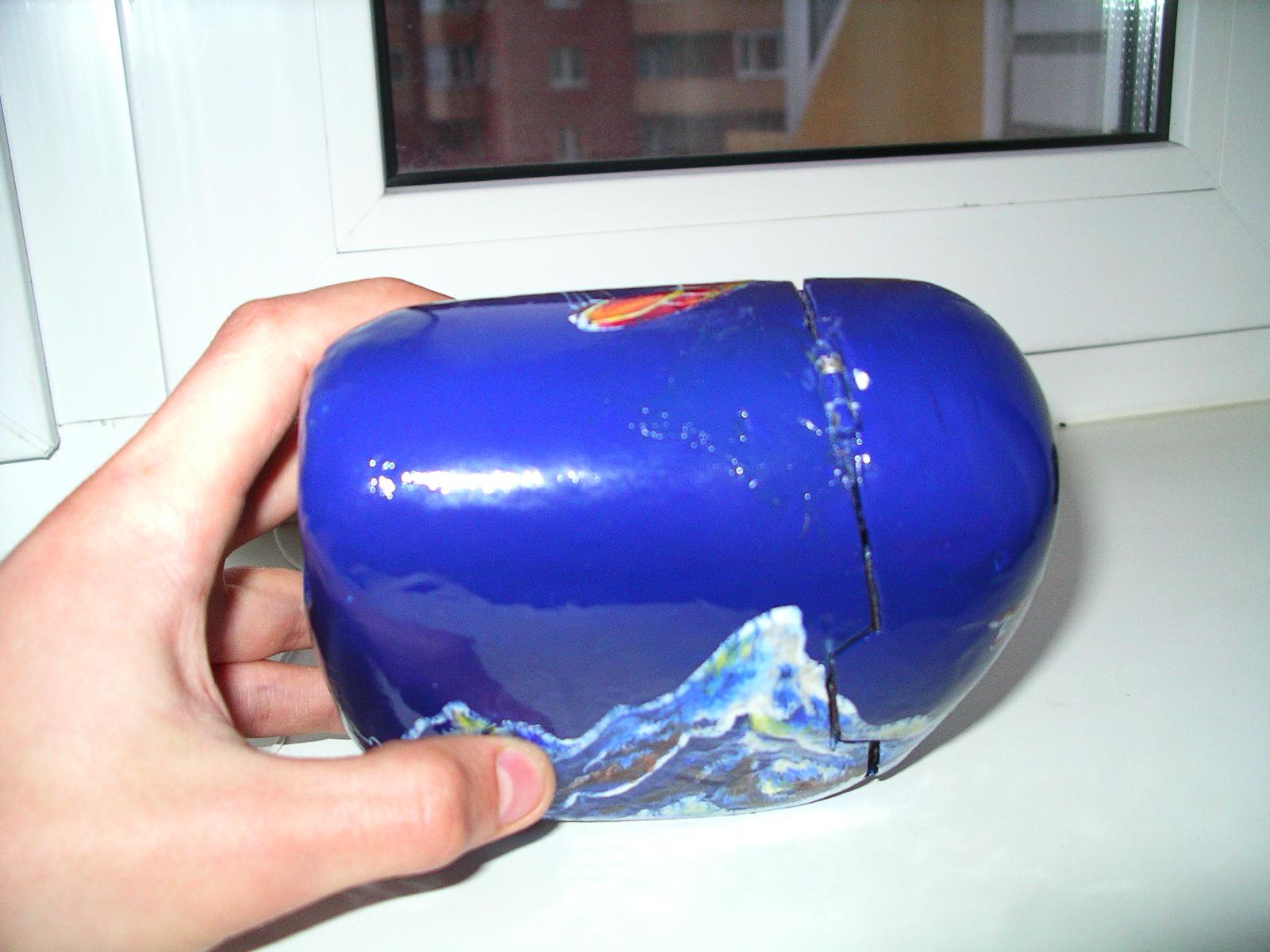

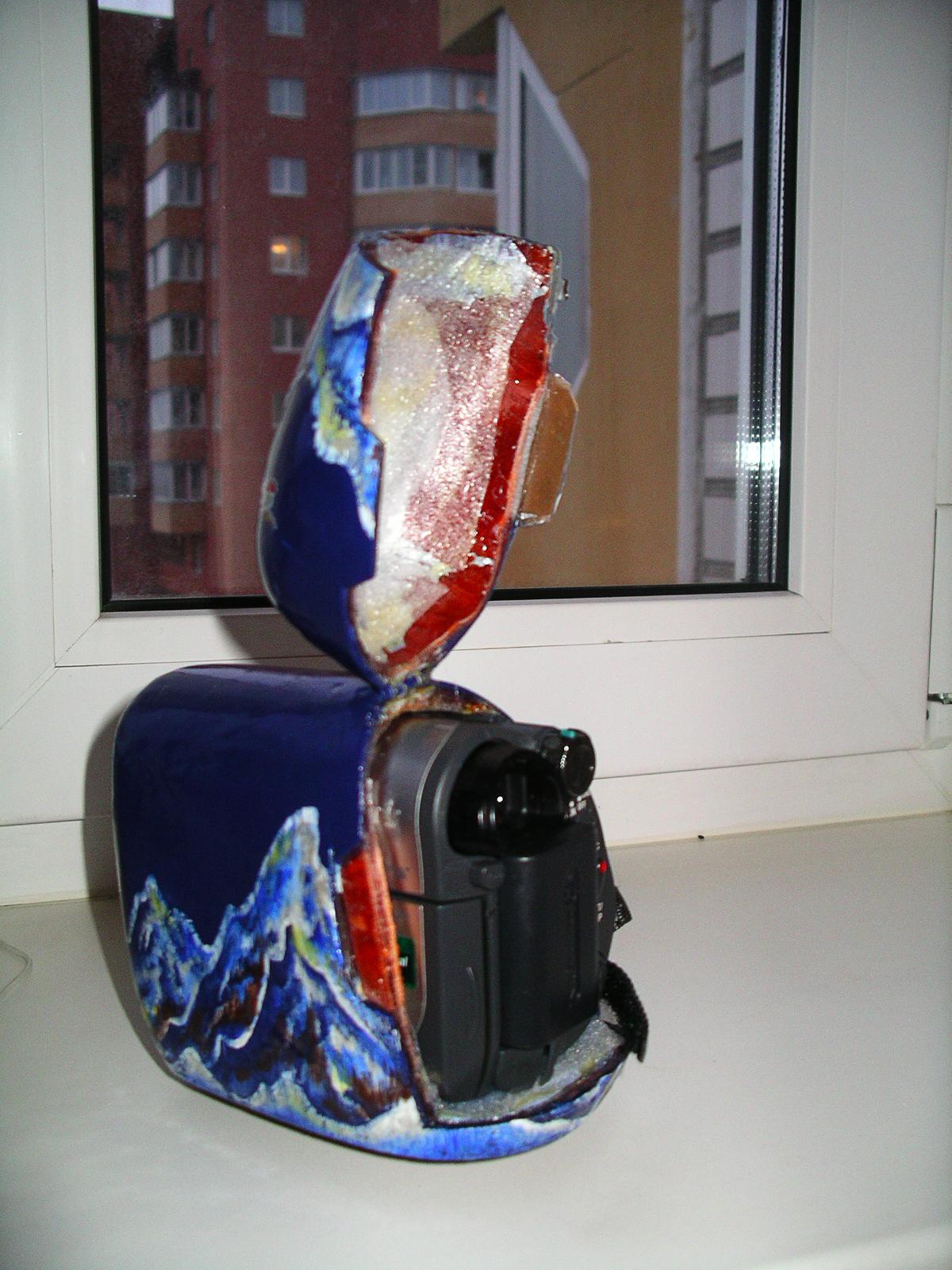

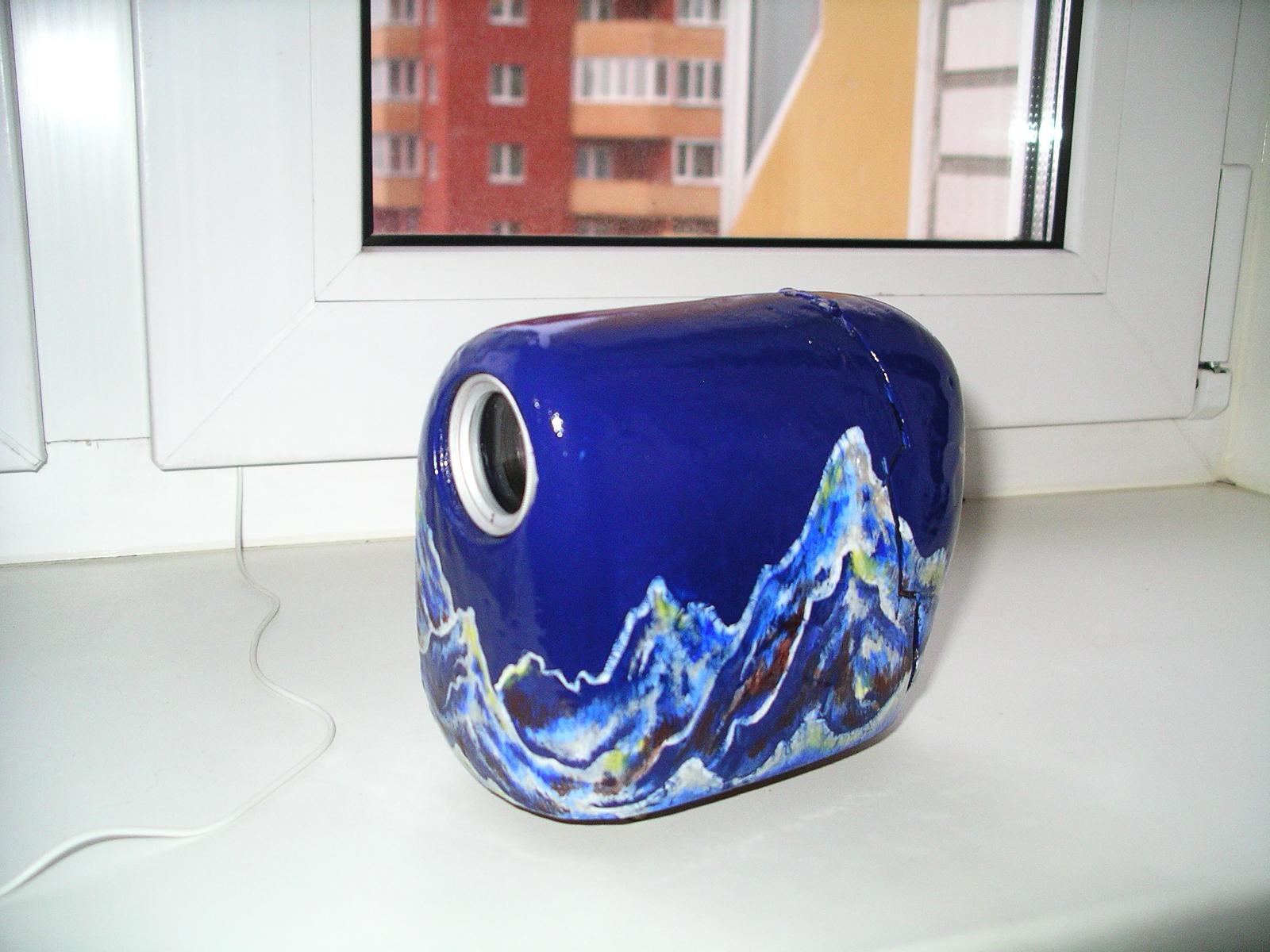

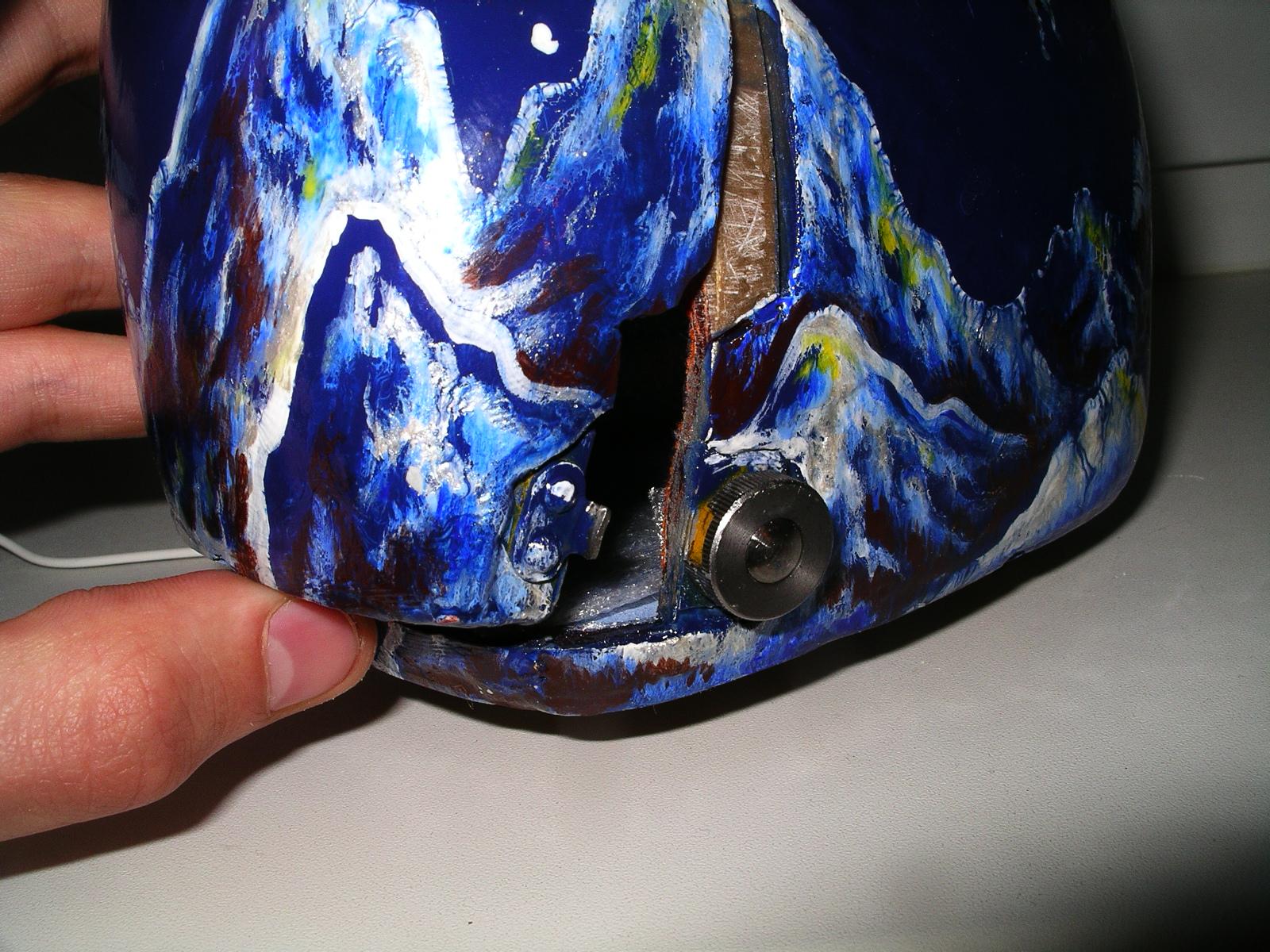

Вот вроде весь процесс, у кого есть время и желание велкам Всё заняло пару недель очень неторопливого деланья с учётом сушек. Фотки с изготовления куда-то делись, если кому надо постараюсь найти, пока тока результат:

[bombini 27]

Прямо как пасхальное яйцо. Гы...

А вообще, креативненько

[ilya. 1]

ну бокс обкатывался в горах, там все пёрлись для скайдайва это наверно лишнее, очень быстро собьётся об рампу
