Система отцепки для шлема за 5 минут

[Alexander Bubentsov 4]

я живьем не видел, чтобы самому делать))

Крупным планом

cmd> инженер_mode on

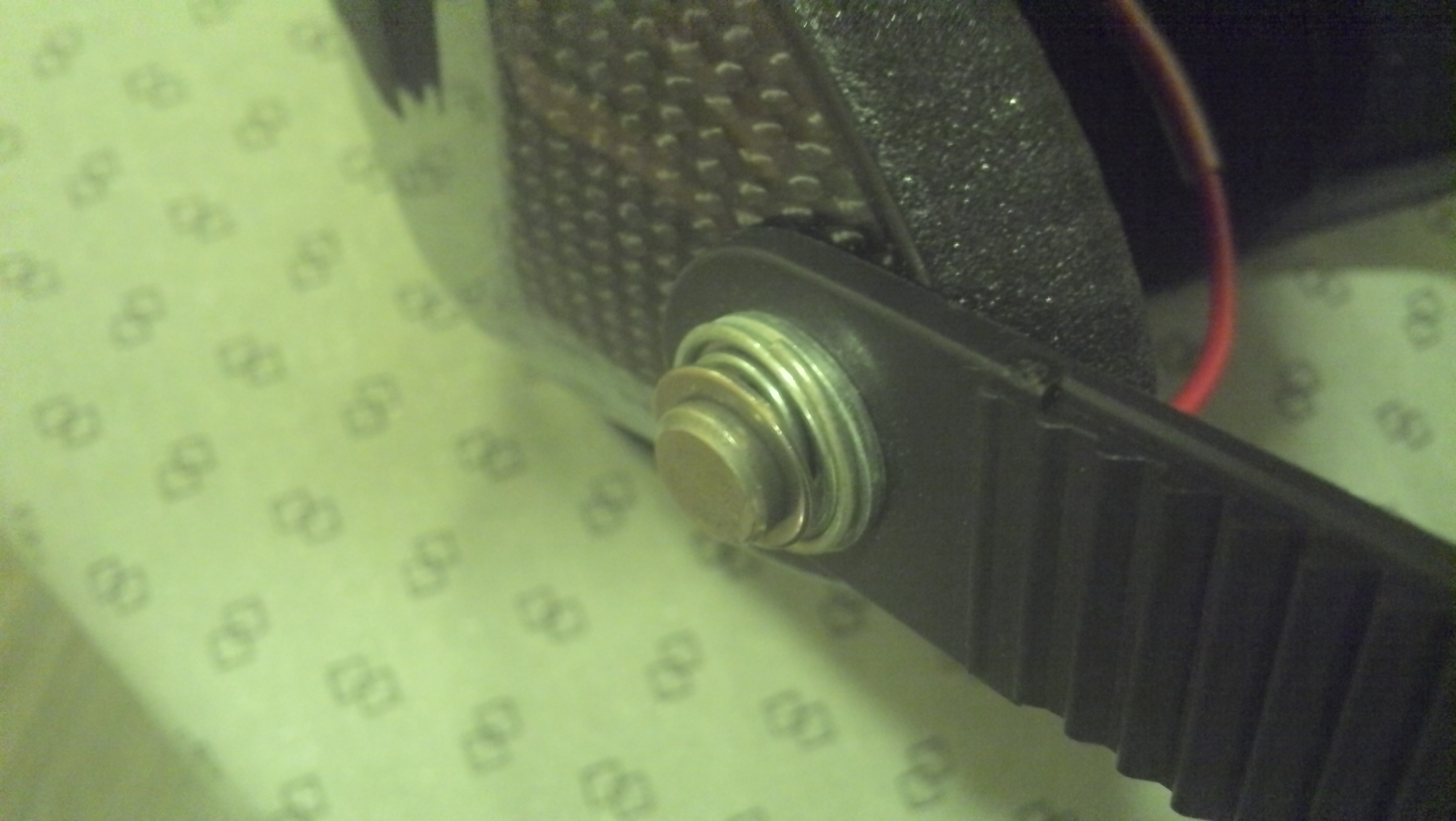

Конструкция проста: такелажный палец, пружина, шайба, пружиный игольчатый шплинт, тросик.

Принцип действия: ремешок соединен с шлемом пальцем, который вставлен через люверсы в ремешке и шлеме, и законтрован игольчатым шплинтом. При выдергивании тросиком шплинта, пружина выталкивает наружу палец и происходит отсоединение ремешка от шлема. Шайба предохраняет повреждение ремешка шплинтом в процессе эксплуатации.

Порядок сборки: В шлеме и ремешке устанавливаются соответствующие люверсы. Затем палец, с надетой на него пружиной, вставляется с внешней стороны в люверс на шлеме, затем изнутри шлема на палец надевается люверс ремешка. Затем на палец надевается шайба и палец стопорится шплинтом с надетым на него тросиком.

cmd> инженер_mode off

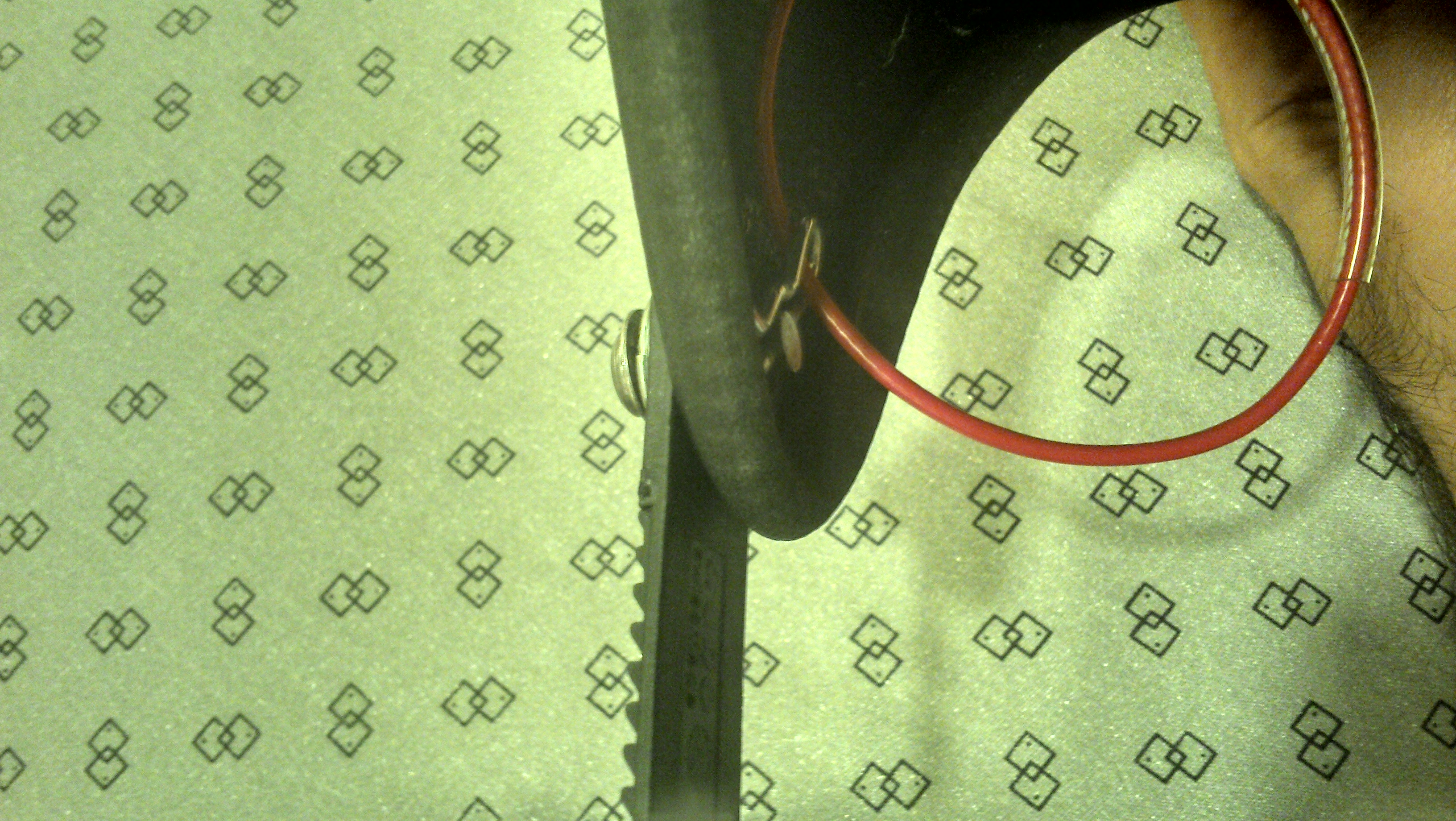

Вот так выглядит вживую на шлеме BH OPTIK 210:

фото

[mmoustaf 101]

Таким же образом кстати можно реализовать отцепку на анатомиках.

Я схему нарисовал - Олегу отошлю, чтобы он к 222 мне сделал.

Сбрасываются внешние части замков.

Только там надо 2 замка сбрасывать.

[Sobakin 193]

Мне одному кажется (перекрестился 3 раза), что при хорошем натяжении на этом узле (висим всем весом на подбородке) палец, хотя-бы теоретически, может силой трения подклинить достаточно, чтоб пружина не справилась с его выталкиванием?

[mmoustaf 101]

Мне одному кажется (перекрестился 3 раза), что при хорошем натяжении на этом узле (висим всем весом на подбородке) палец, хотя-бы теоретически, может силой трения подклинить достаточно, чтоб пружина не справилась с его выталкиванием?

Ну ты ж понимаешь, что теоретически заклинить может вообше все.

Для начала можно порассуждать на тему заклинивания шпильки, например.

Пружина там не столько для выталкивания пальца нужна, сколько для того, чтобы подбородок не болтался.

А после отцепки - парашют сам стянет все и вынет палец в том числе.

[Ёжик 703]

Палец можно сделать конусообразным и большего диаметра по типу конусов на ранцах дубов и иже с ними. Вероятность клина снизится.

[roma 59]

по самому первому видео в теме не очень понятно - второй конец стропы крепится за что? за вновь проделанную дырку в шлеме в которую вкручен винт?

[Strannik 25]

Мне одному кажется (перекрестился 3 раза), что при хорошем натяжении на этом узле (висим всем весом на подбородке) палец, хотя-бы теоретически, может силой трения подклинить достаточно, чтоб пружина не справилась с его выталкиванием?

Верно кажется Просто при мало мальской нагрузке она там вообще ни какой роли не играет .

Всё верно Мансур написал , при отсутствии шплинта повыскакивает всё нах . А если все детали из нержавейки трение минимально будет , да и клинить особо негде ... втулки ведь нет . Желательно только конец пальца где отверстие закруглить и всё .
